工作原理

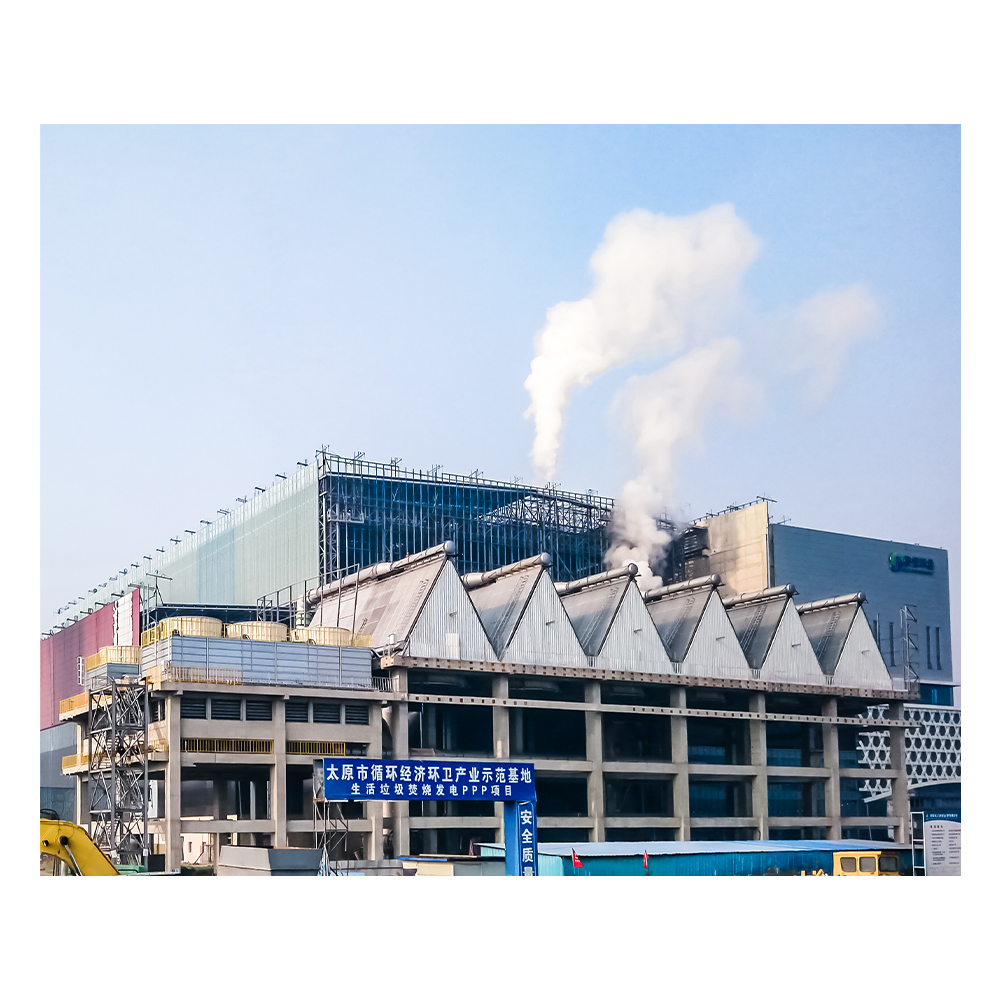

主要針對直接空冷系統運行中出現的短時夏季高溫工況下乏汽冷凝系統出力受限，冷凝效果降低，乏汽冷凝背壓過高的問題。復合型空冷島為直接空冷系統與蒸發式凝汽系統的優化組合，在正常設計工況下使用直接空冷系統節水運行，在極端高溫工況下通過蒸發式凝汽系統調峰的一種新型高效凝汽裝置。

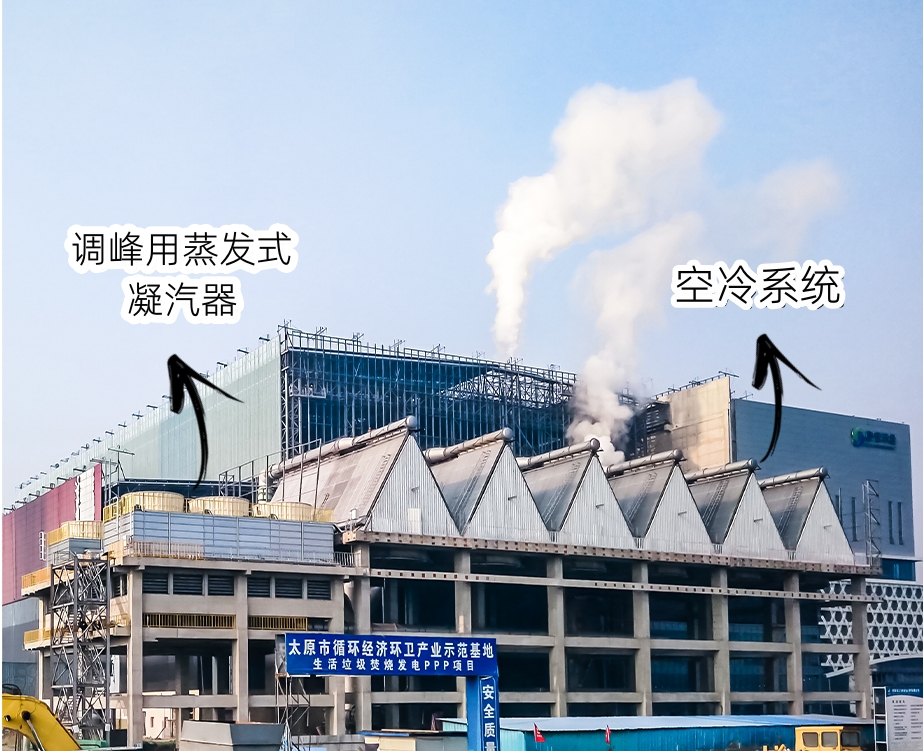

1、系統組成：復合型空冷島由直接空冷和蒸發式凝汽器按照優化設計組合(并聯或串聯)。
2、串聯：汽輪機乏汽進入直接空冷島順流管束中進行空冷換熱，管束中未凝結的蒸汽沿著凝結水箱進入蒸發式凝汽器的換熱管束進行換熱，凝結水匯集于凝結水箱中，通過凝結水泵送入回熱系統循環利用，不凝氣體在空冷的逆流管束及蒸發式凝汽器的逆流管束上部由抽真空系統排出。
3、并聯：汽輪機乏汽根據設計分別進入直接空冷系統及蒸發式凝汽器進行換熱，凝結水匯集于凝結水箱中，通過凝結水泵送入回熱系統循環利用，不凝氣體在空冷的逆流管束及蒸發式凝汽器的逆流管束上部由抽真空系統排出。
產品特點
1、由直接空冷和蒸發式凝汽器優化組合，優勢互補，適用性強;
2、有效解決夏季機組出力不足問題；
3、降低乏汽背壓，提高發電轉化率。和直接空冷系統相比運行背壓降低5～15KPa。
4、降低汽輪機乏汽凝汽系統初期投資成本。
